Внедрение цифрового мониторинга объектов строительства с применением беспилотных технологий
Назад

Внедрение цифрового мониторинга объектов строительства с применением беспилотных технологий

В рамках реализации флагманского проекта по созданию «Единой цифровой платформы» (ЕЦП) ведется активная разработка и внедрение модулей для цифровизации бизнес-процессов прогнозно-инвестиционной деятельности. Один из них — модуль «Аэромониторинг», реализованный «Газпром ЦПС» совместно с командой Sarex.

2

года эксплуатации

150

объектов мониторинга

О компании

ИТ-компания «Газпром ЦПС» помогает проводить цифровую организационную трансформацию, обеспечивает эффективное применение информационных технологий, внедряет инновации и сопровождает крупные инвестиционные проекты заказчиков.

Сегодня «Газпром ЦПС» продолжает выводить бизнес-процессы заказчиков на качественно новый уровень. На пути цифровой трансформации главным инструментом выступает внедрение передовых технологий, которые помогают оптимизировать системы управления на каждом этапе производственного процесса. Цифровые алгоритмы берут на себя выполнение не только простых повторяющихся операций, но и решение сложных задач.

Проект

Первые работы по проекту «Единой цифровой платформы» (ЕЦП) стартовали в 2020 году. В начале 2022-го к проекту подключилась ИТ-компания «Газпром ЦПС». Она начала работу в качестве единого оператора, ответственного за планирование, агрегацию и корректировку потребности в услугах с применением беспилотных летательных аппаратов (БПЛА) для контроля за ходом строительства объектов. «Газпром космические системы» был назначен единым исполнителем по выполнению аэрокосмической съемки на всех этапах реализации проектов.

На всех объектах строительства заказчика разместили экипажи, состоящие из двух специалистов и укомплектованные разными типами БПЛА, среди которых «крыло» для съемки протяженных объектов и «коптеры» для площадочных объектов и съемки медиафайлов – фотопанорам, обзорных видеороликов.

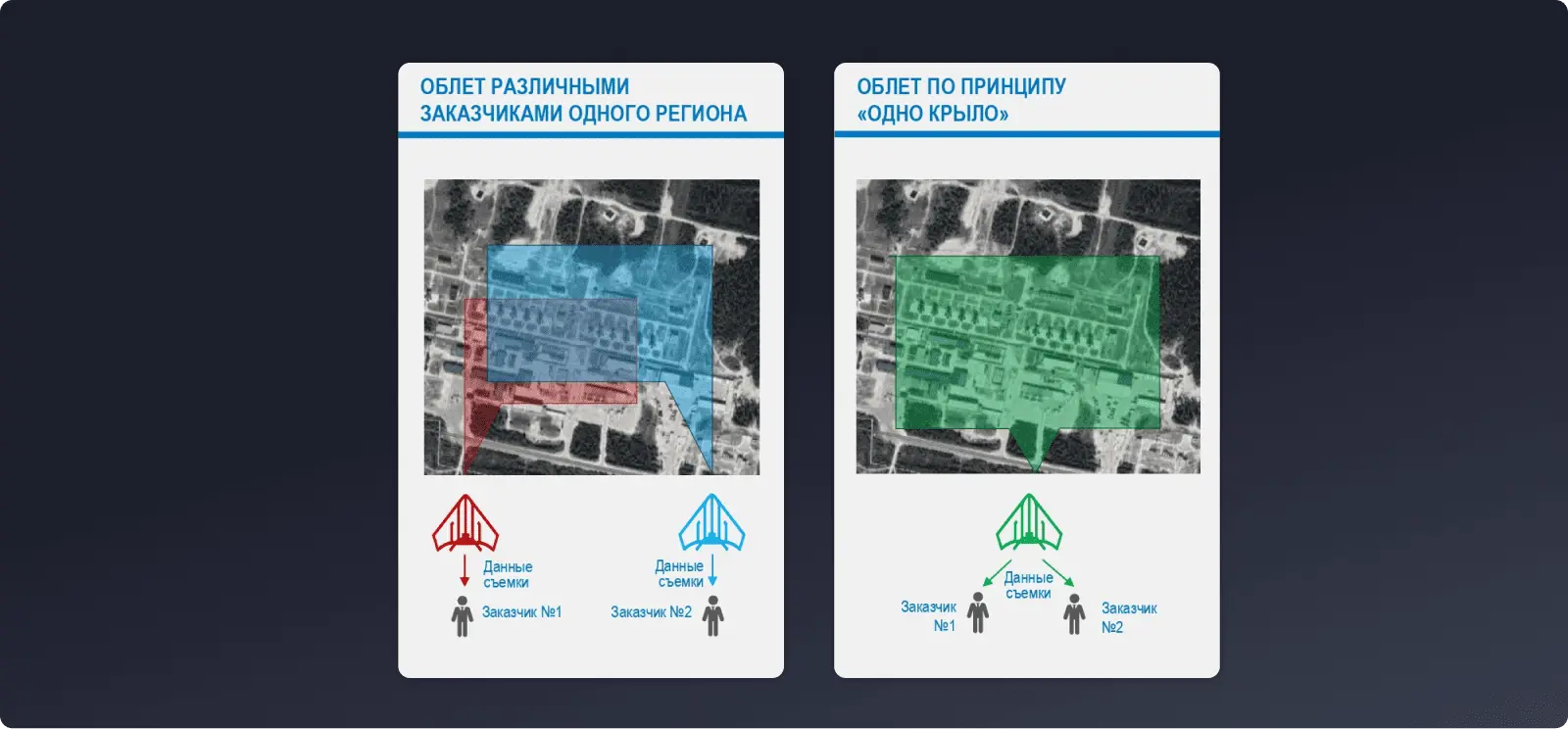

Работы организованы по принципу «единый оператор – единый исполнитель», что позволило выстроить бизнес-процесс от постановки задачи до получения требуемого типа данных с БПЛА по принципу «одного окна». Заказчик направляет запросы на аэромониторинг в «Газпром ЦПС», далее сотрудники либо распределяют заявки на проведение мониторинга, либо поднимают архивные данные по уже готовым аэрофотосъемкам. Срок выполнения заявки составляет от 1 до 5 дней.


Распределенная структура экипажей подразумевает сбор значительного объема данных, которые должны быть доступны всем участникам процесса реализации объектов: заинтересованным подразделениям заказчика и подрядным организациям в различных городах.

Требовалась система, которая бы позволила предоставить доступ к информации и работе с ней всем сторонам. После анализа имеющихся на открытом рынке решений и предложений нескольких вендоров, выбор был сделан в пользу Sarex.


Платформа Sarex - единое информационное пространство с доступом к актуальным пространственным данным в виде цифрового двойника строительной площадки. Она обеспечивает визуальный мониторинг объектов строительства для независимого контроля работ и сроков их выполнения, а также позволяет проводить анализ их соответствия проектным решениям.

Задачи аэромониторинга

Еще в начале проекта был проведен эксперимент, в ходе которого специалисты геодезической службы инструментально перепроверили данные съемок. «Это был 2020 год, время пандемии, специалисты службы перед выходом на объект строительства должны были провести две недели в обсерваторе, – рассказывает Артур Айзатуллин, руководитель программы проектов «Газпром ЦПС». – Возникла срочная задача подсчета необходимого объема грунта для отсыпки инженерной подготовки до проектных отметок. На объекте был сотрудник подрядной организации с беспилотником, мы удаленно объяснили сотруднику, как выполнить съемку, далее обработали данные и через два дня выдали результат с показателями необходимого объёма песка. В дальнейшем специалисты провели проверку, сделали несколько контрольных точек, убедились в высокой точности наших данных».

Подразделения заказчика ставят задачи по оперативному получению данных о статусе строительства, подтверждению или опровержению факта выполнения работ, анализу их соответствия проектным решениям. Для решения данных задач в модуль «Аэромониторинг» загружается стандартный набор данных: ортофотоплан, фотопанорама, видео, облако точек, карта высот.

«Часто сталкиваемся с ситуацией, когда заказчику срочно нужна информация о статусе, при этом на объекте строительства нет доступа к интернету и корпоративной почте. Заказчик присылает SMS с геолокацией, где необходимо выполнить съемку, – рассказывает Артур Айзатуллин. – Мы отправляем экипаж, делаем съемку, заказчик в офисе в Петербурге видит, выполнены работы или нет. Представители заказчика получают данные оперативно, и им не надо никуда выезжать».

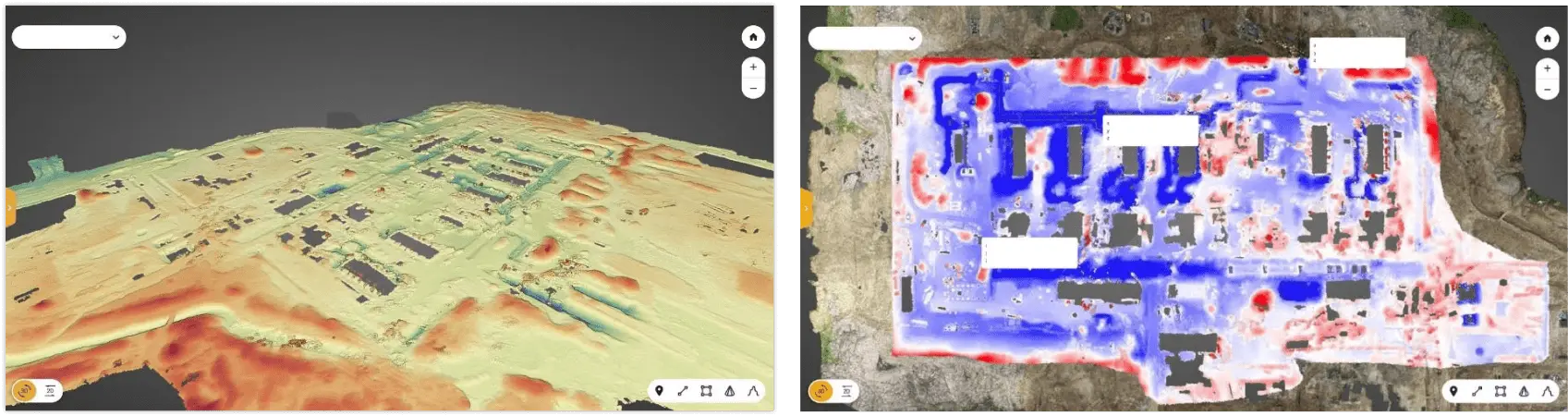

Пример согласования проектных решений на платформе Sarex. Слева - цифровая модель рельефа, справа - отклонения от проектных отметок

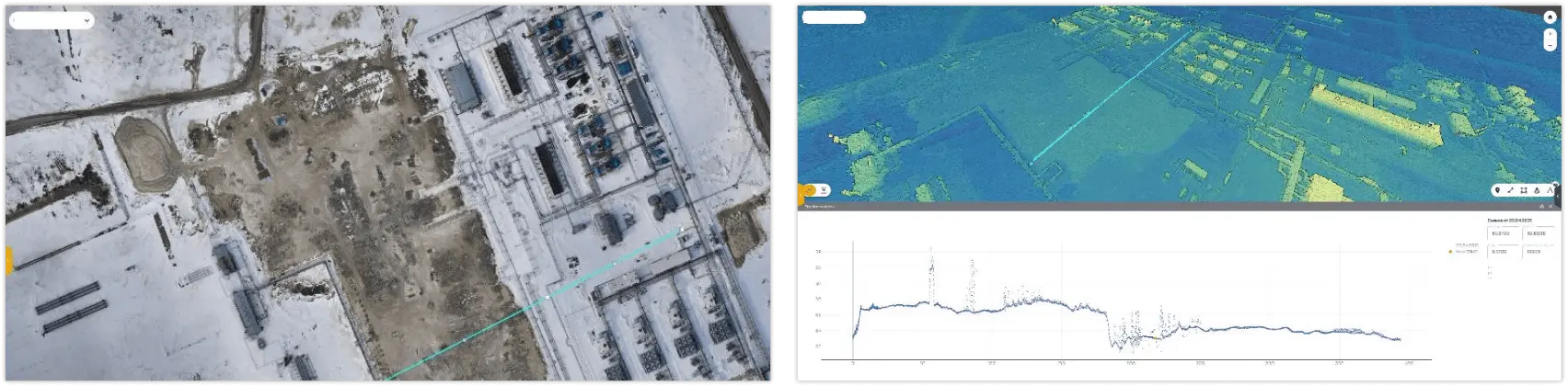

Пример согласования проектных решений на платформе Sarex. Слева - ортофотоплан объекта, справа - цифровая модель объекта

В части охраны труда и промышленной безопасности (ОТ и ПБ) заказчик использует платформу Sarex для мониторинга выполнения требований, а также контроля устранения выявленных нарушений. «Для решения данных задач заказчику достаточно видеоролика, который мы загружаем в раздел «Видеофайлы», – продолжает эксперт. Сейчас мы проводим мониторинг около 150 объектов, в составе профильного подразделения ОТ и ПБ заказчика – 12 человек, благодаря цифровым технологиям не приходится увеличивать штат. Мониторинг безопасности на всех объектах строительства можно выполнять из офиса в Санкт-Петербурге».

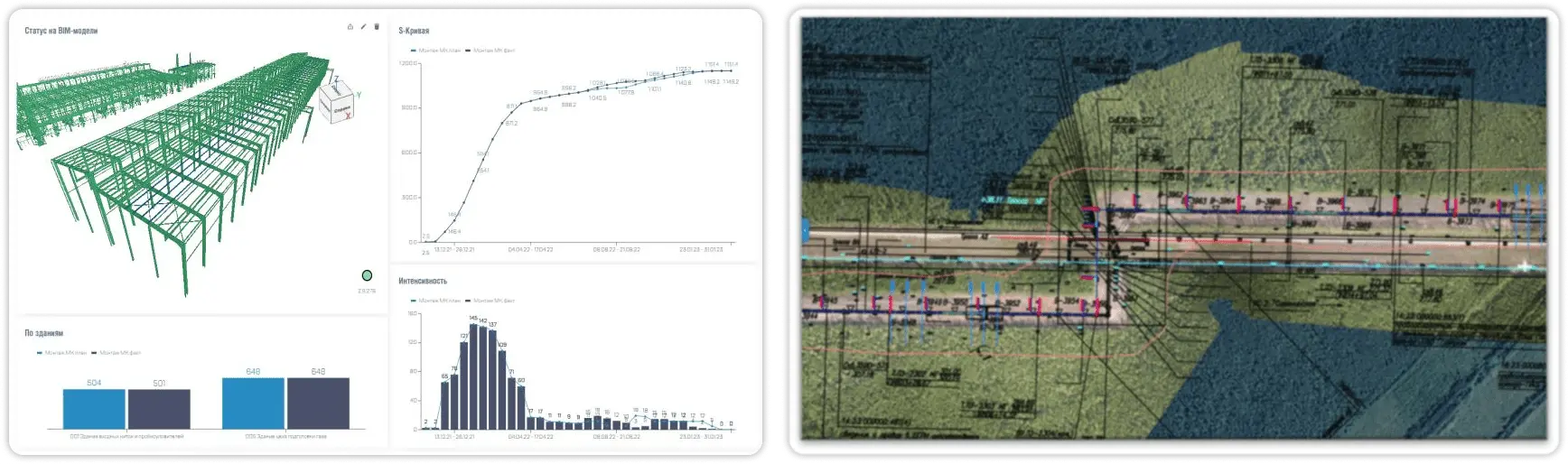

В части подготовки производства и проектно-изыскательских работ заказчик использует платформу Sarex для мониторинга границ земельных участков, проектного положения объекта, выявления несоответствий. «Мы совмещаем ортофотопланы с границами объектов, поэтому специалистам не надо выезжать на место для решения своих задач, они могут работать с данными в модуле «Аэромониторинг», – говорит Артур Айзатуллин.

В части пуско-наладочных работ заказчик использует платформу Sarex для определения строительной готовности объектов. «Раньше сотрудники выезжали на объект, чтобы провести работы по пуско-наладке, убедиться в соответствии построенных сооружений проектным решениям, – говорит Артур Айзатуллин. – Теперь достаточно сделать съемку, ортофотоплан и видеоролик».

«Так, на одном из объектов предусмотрено около 50 узлов запорной арматуры расположенной через каждые 30 километров. Мы провели съемку, загрузили данные в «Аэромониторинг», выдали отчет о завершении строительства – это сэкономило порядка 2000 трудочасов специалистов».

Результат

Модуль «Аэромониторинг» с платформой Sarex переведены в промышленную эксплуатацию в 2023 году. В ходе использования решение продемонстрировало значительный потенциал и применяется на протяжении всех этапов жизненного цикла объектов, позволяя:

  • оперативно получать данные о статусе проекта
  • подтверждать факт выполнения строительно-монтажных работ (СМР) подрядными организациями
  • анализировать соответствие проведенных работ проектным решениям
  • проводить мониторинг границ земельных участков объектов строительства с целью обнаружения отклонений / нарушений границ
  • обнаруживать захламления на территории объектов
  • проводить мониторинг соблюдения требований ОТ и ПБ подрядными организациями на объектах строительства
  • анализировать устранение нарушений
  • получать объективные данные после завершения СМР для оценки состояния земельных (лесных) участков и рекультивации
  • контролировать техническое состояние участков магистральных газопроводов, границ охранных зон, зон минимальных расстояний, а также окружающей среды
  • проводить мониторинг эрозионных участков, паводковых процессов, пожароопасной обстановки
«Распределенная структура экипажей подразумевает сбор значительного объема данных. Эти данные должны быть доступны всем участникам процесса реализации объектов: заинтересованным подразделениям заказчика и подрядным организациям в различных городах. Для этого нужна система, которая позволит предоставить доступ к информации и работе с ней всем сторонам. Проанализировав имеющиеся на открытом рынке решения и предложения нескольких вендоров, мы выбрали платформу Sarex».

Артур Айзатуллин, Руководитель программы проектов "Газпром ЦПС"
