Морозное пучение и суффозия. Часть 2: работа с результатами съемок на платформе Sarex

20/2/2024

Статьи

В первой части материала мы подробно рассмотрели случаи, при которых возможно морозное пучение, а также основные причины появления суффозии конструкций трубопровода. Для исключения этих процессов было предложено решение Sarex, а именно комплексный мониторинг объекта, который состоит из 4х этапов:

1. сбор данных об объекте исследования и мониторинга;

2. подготовка личного кабинета заказчика;

3. полевые работы;

4. камеральная обработка.

Результат последнего этапа - сформированный отчет. В рамках работы с платформой Sarex отчет можно загрузить в рабочее пространство с отметкой на рассматриваемом участке.

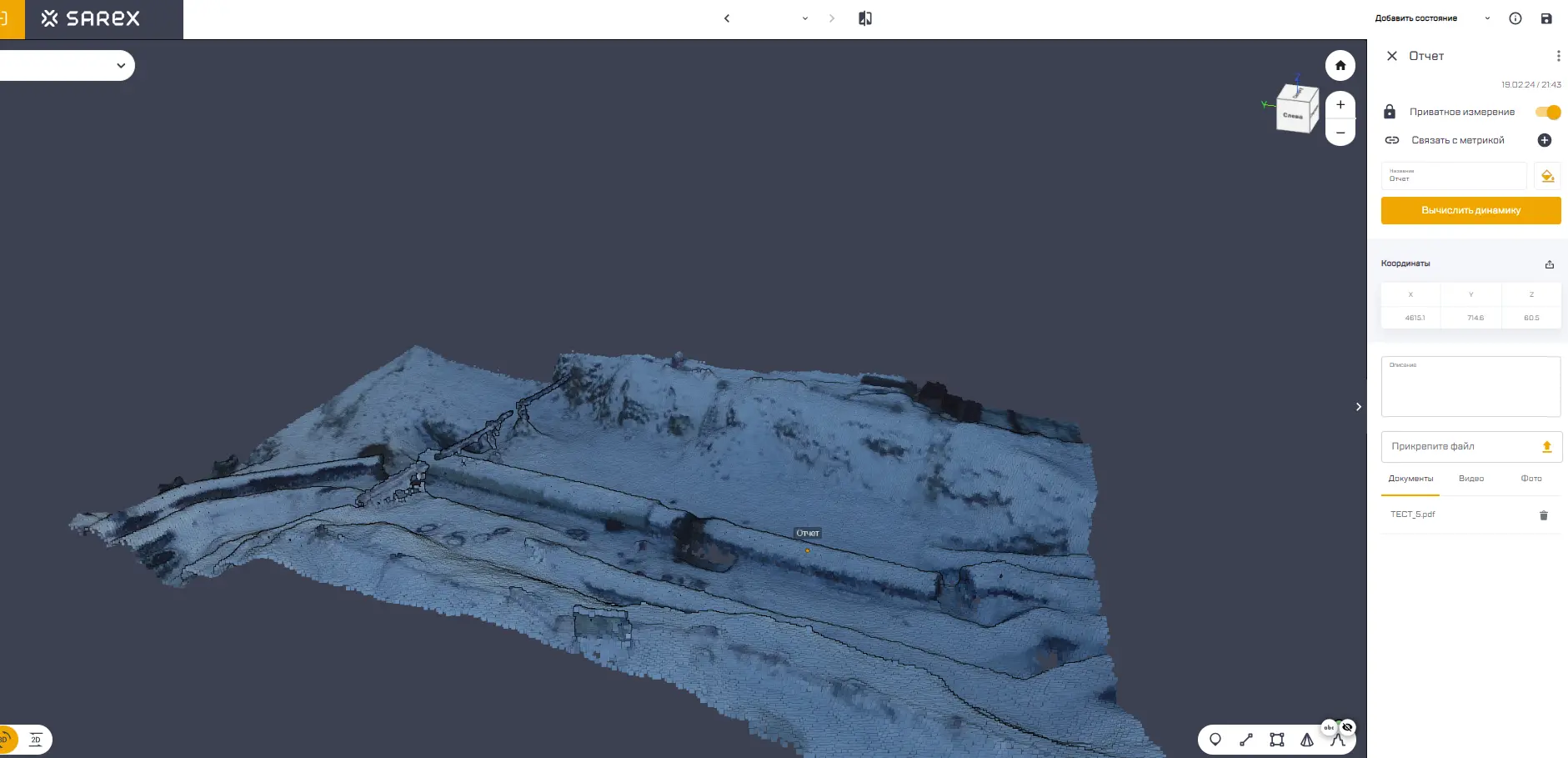

Пример отображения закрепленного отчета на плотном облаке точек в платформе Sarex

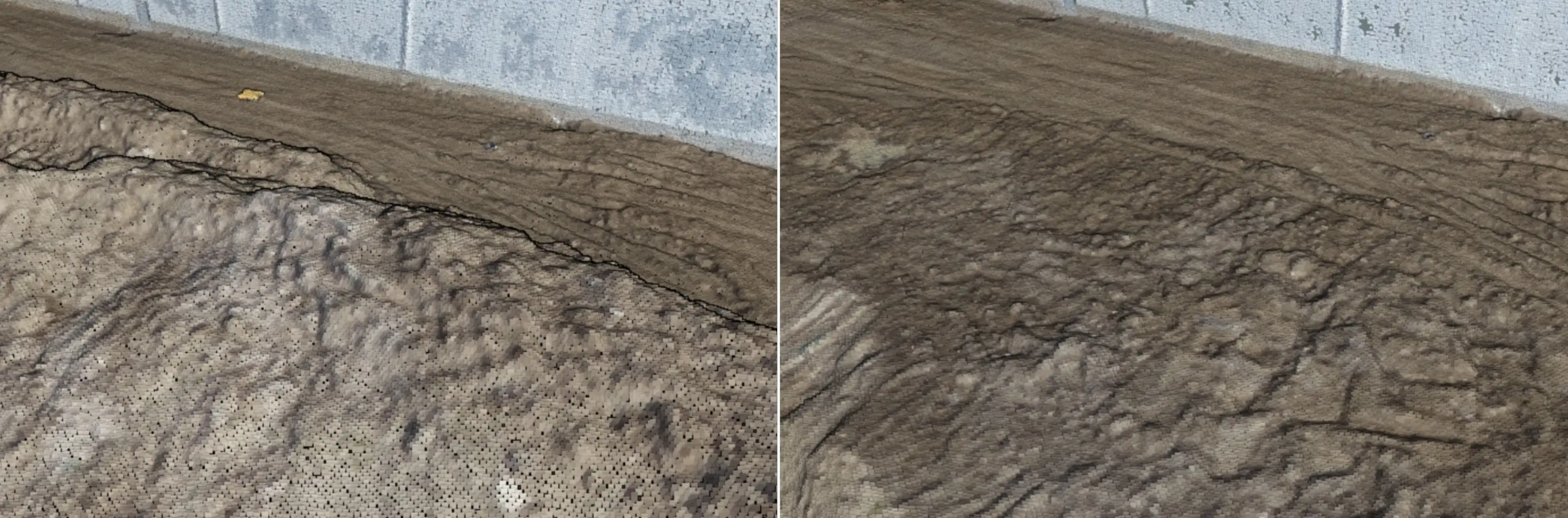

Деталировка по анализу сравнения между съемками позволяет сопоставить общий вид фрагмента облака точек предыдущей и текущей съемки.

Деталировка по анализу сравнения между съемками

Результат сравнения между съемками – тепловая карта, где каждый цвет имеет свое значение:

  • синий показывает то, что убавилось на текущей съемке по сравнению с предыдущей;
  • красный показывает то, что прибавилось на текущей съемке по сравнению с предыдущей;
  • белый цвет и оригинальная раскраска облака – участки без изменения.

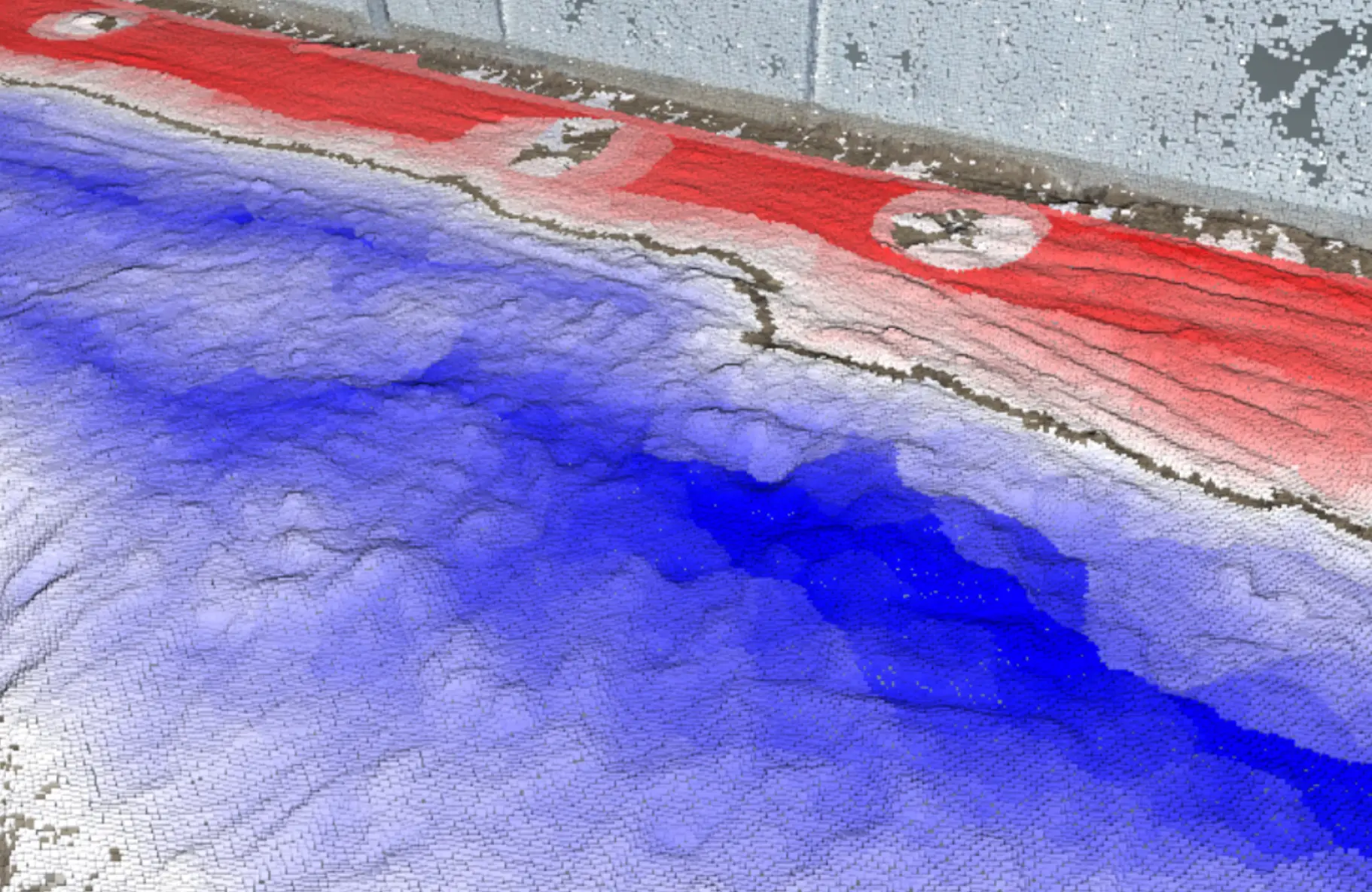

Фрагмент результата сравнения

Состав отчета согласовывается с заказчиком, на основе утвержденного содержания формируется основной объем. Если заказчику требуется пример отчета для дальнейшей доработки, Sarex формирует на основании экспертизы его демо-версию.

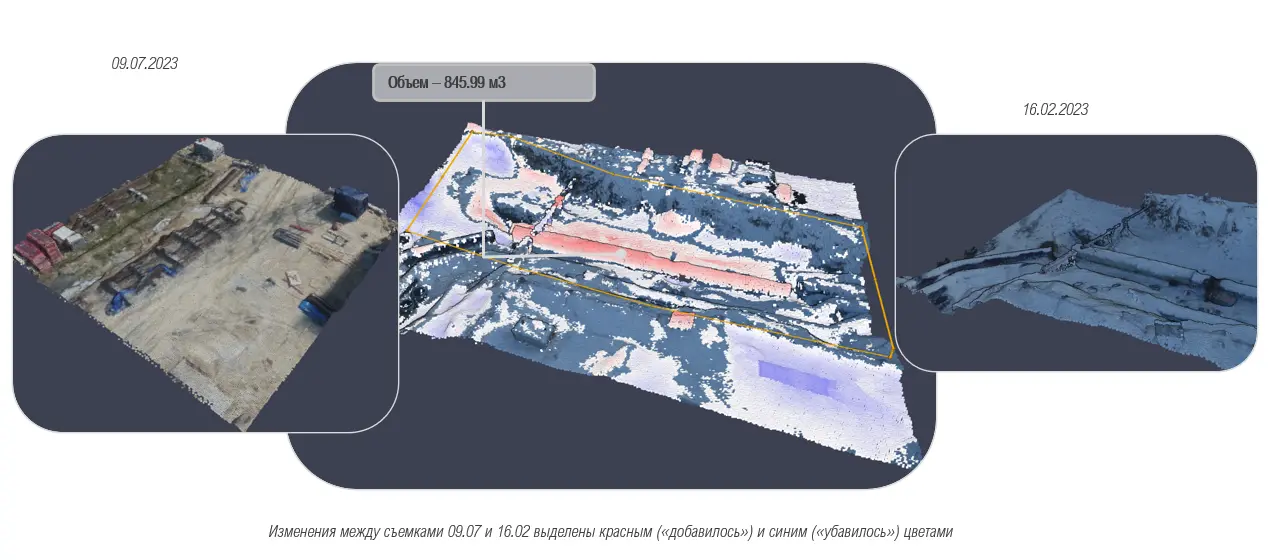

Пример слайда из отчета по мониторингу динамики изменения объемов грунта

В рамках рассмотрения возможности мониторинга процессов морозного пучения мы выбрали две съемки: монтаж трубопровода в летнее время и в зимнее время, спустя полгода с момента монтажа. На основании выполненного сравнения были проанализированы все участки, где производился монтаж трубопровода (подготовка котлована, монтаж трубопровода, обратная засыпка). За рассматриваемый период в съемке наглядно красным цветом отображены участки, где был смонтирован трубопровод.

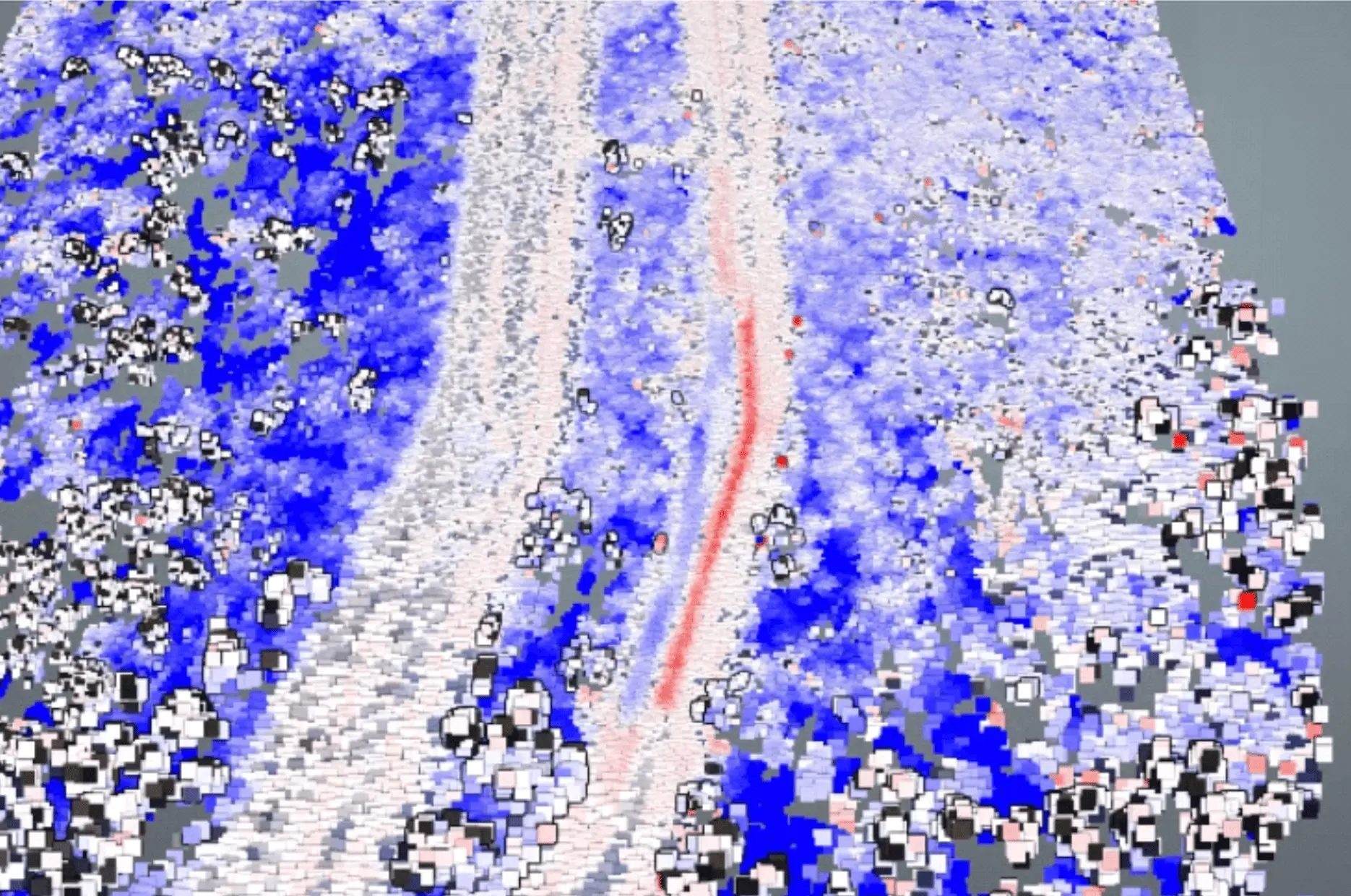

Общий вид монтажа трубопровода на результате выполненного сравнения

При этом на сравнении были установлены участки, где за отчетный период не производился монтаж трубопровода. Несмотря на то, что за отчетный период было много снега, допуская неравномерность его осадков, остается участок, вызывающий сомнения.

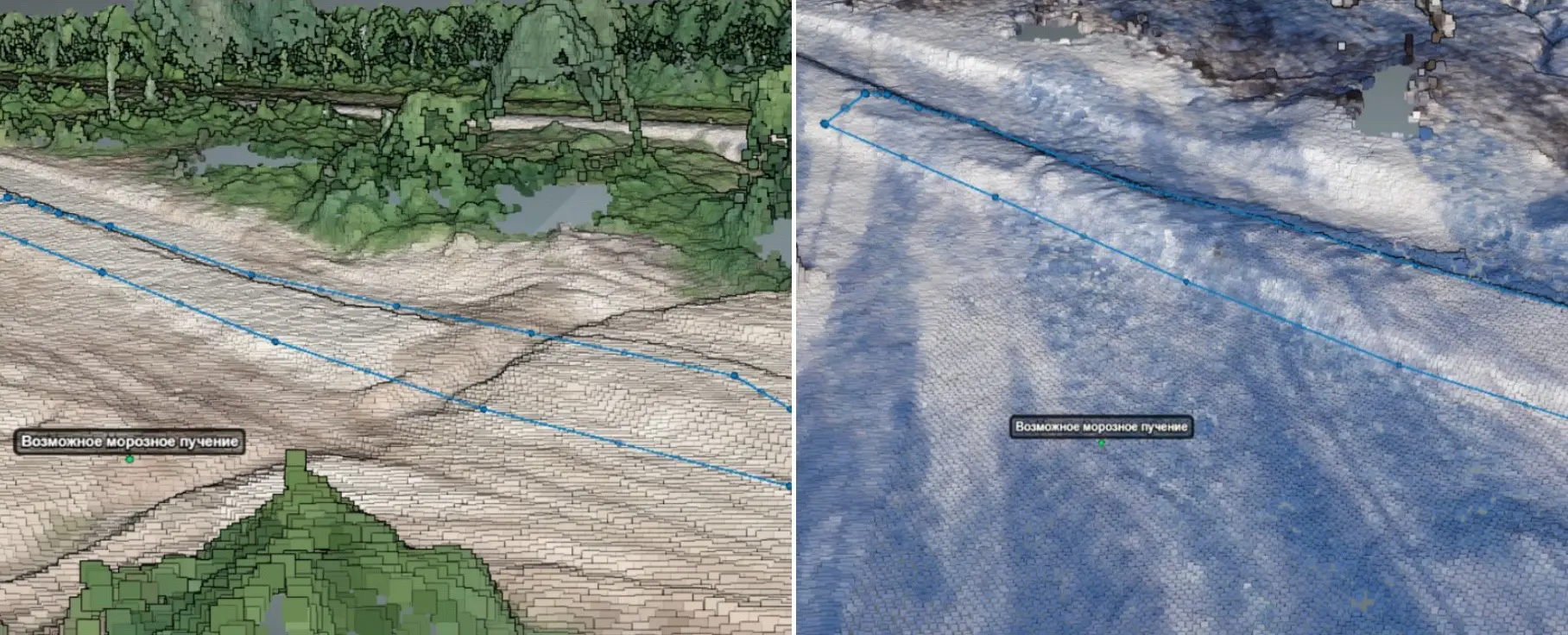

Съемка за летний и зимний период

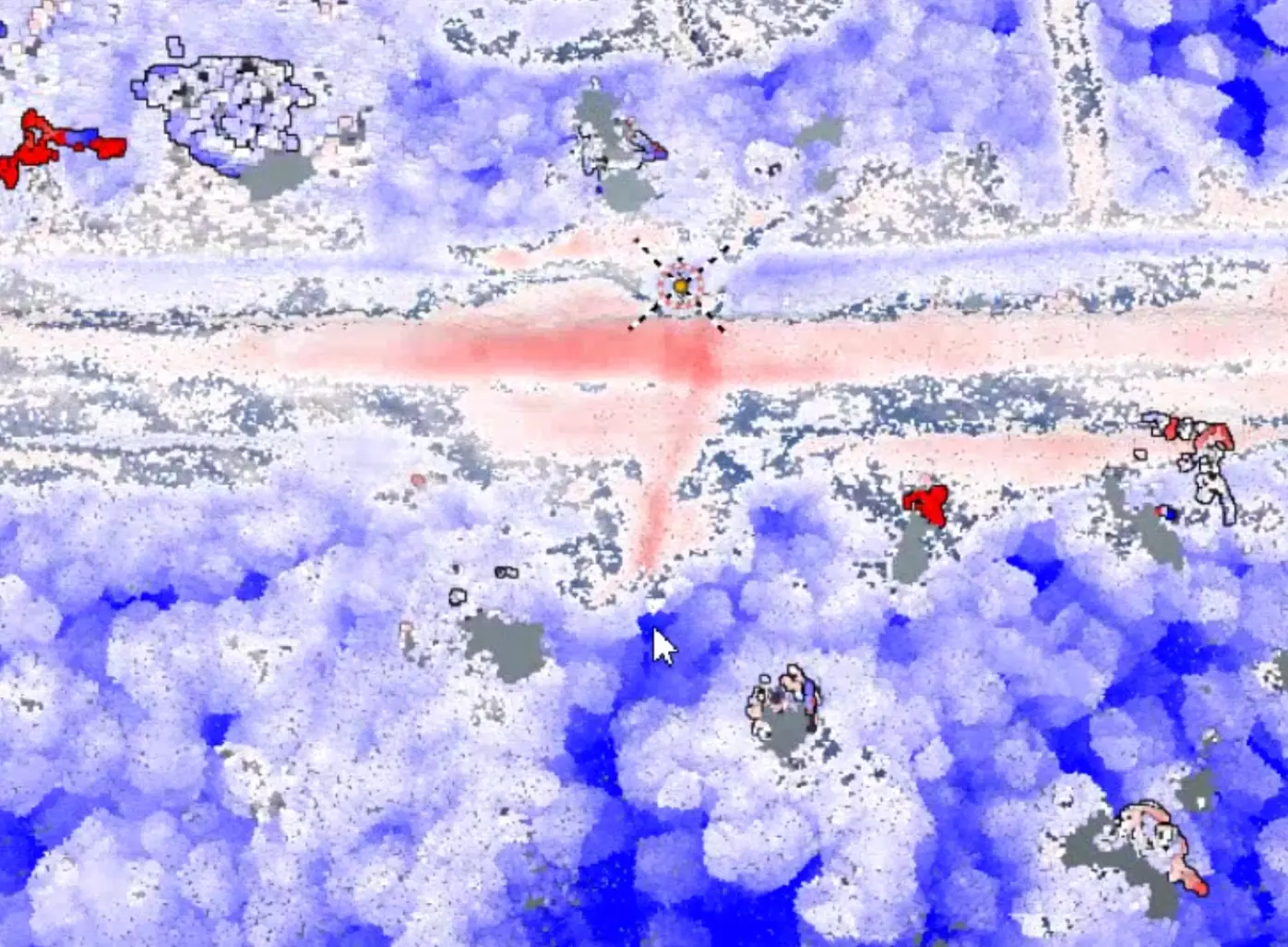

Сравнение между съемками

Аналогично можно работать и с данными в 2D режиме с последующим наложением проектной документации. Данный режим позволяет установить отклонения от проекта на рассматриваемой стадии.

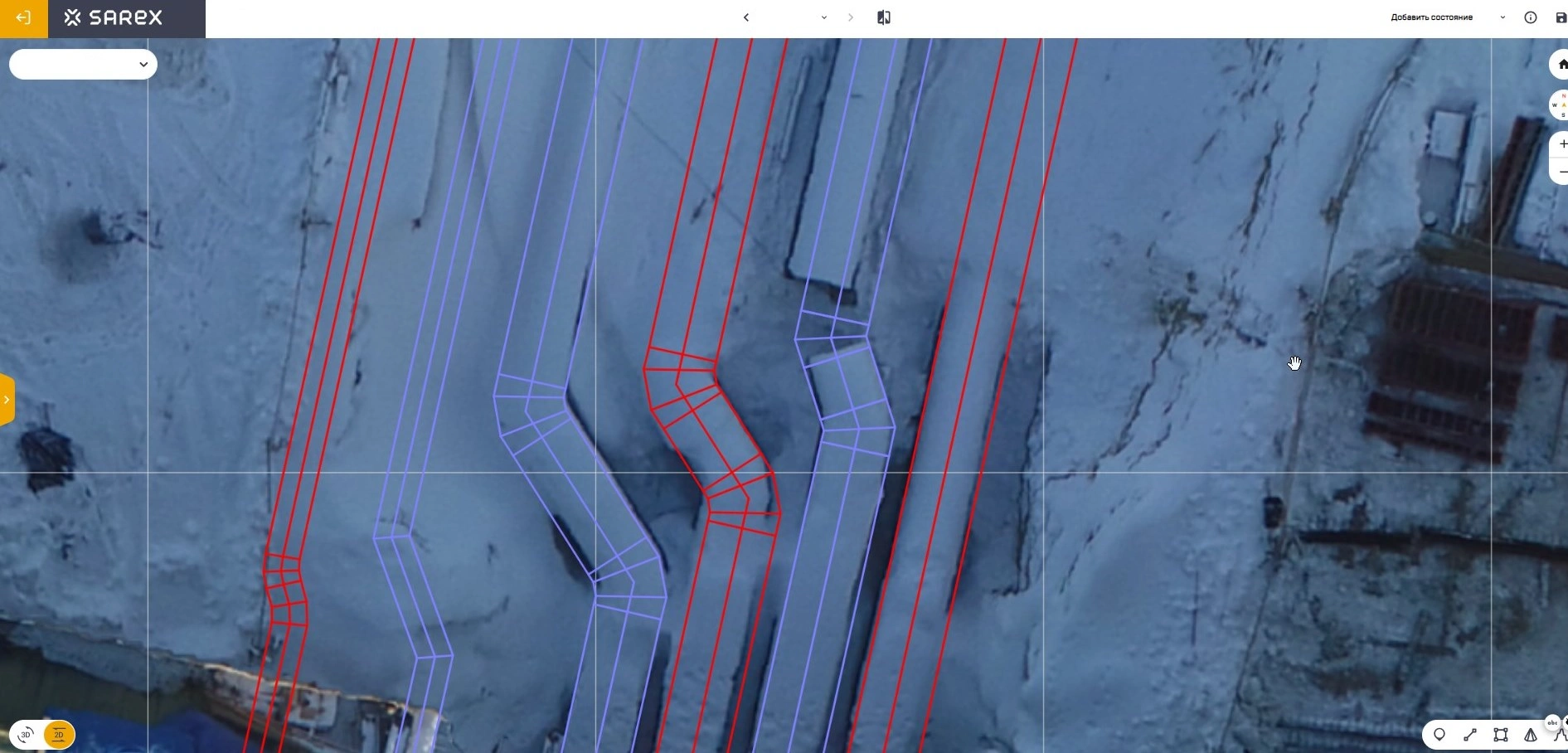

Пример наложения проектной документации в 2D режиме платформы Sarex

В этом режиме также можно работать с результатом сравнений. Все выполненные измерения в 2D режиме будут отображаться и в 3D, что позволяет уточнять корректность каждого выполненного измерения.

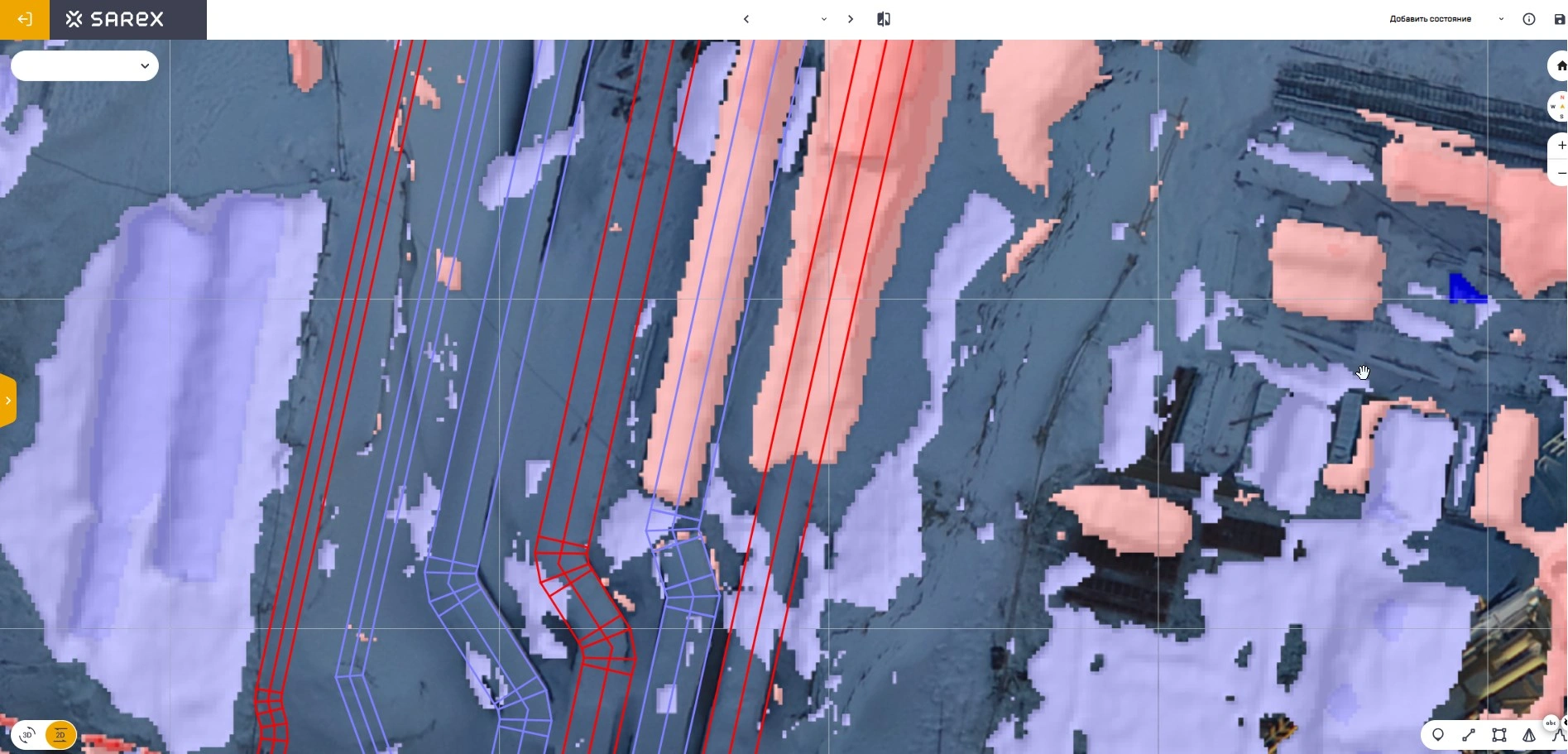

Общий вид работы с результатом сравнения в 2D режиме платформы Sarex

В данном случае на платформе Sarex можно:

  • установить объем рассматриваемого участка; сопоставить с геологическим разрезом и установить, на каком уровне находятся грунтовые воды (если дело не в этом, то данный аспект исключается);
  • проанализировать ситуацию за каждую съемку и установить, чем вызвано такое изменение земляных объемов (если съемок было больше двух, между двумя рассматриваемыми);

Если при анализе съемок на платформе не получается установить причинно-следственную связь изменений, то в зависимости от их характера такой участок отмечается как «возможный участок морозного пучения» или «суффозия».

Для того чтобы избежать неточности в анализе между съемками, рекомендуется выполнять первую съемку, когда по факту уже выполнены все монтажные работы с учетом обратной засыпки, а во вторую съемку – момент наступления отрицательных температур. При этом необходимо учитывать, когда именно с учетом свойств частиц грунта, наступит его промерзание. В противном случае в сравнении будет отражаться обратная засыпка, и данный объем будет некорректно трактоваться. Если вторую съемку по мониторингу морозного пучения проводить рано (до замерзания воды в грунте), то на сравнение не попадут участки с морозным пучением.

Аналогичная последовательность действий и с суффозией. Но если с морозным пучением можно спрогнозировать и спланировать график съемок, то с суффозией требуется более частый мониторинг для установления факта проседания грунта и оперативного решения проблемы.

В качестве предварительного прогнозирования суффозии предлагается рассмотреть вариант комплексного мониторинга большей территории, окружающей объект исследования. Например, на платформе доступна работа со спутниковой картой, на которой можно отмечать те участки, которые относятся к объекту обследования.

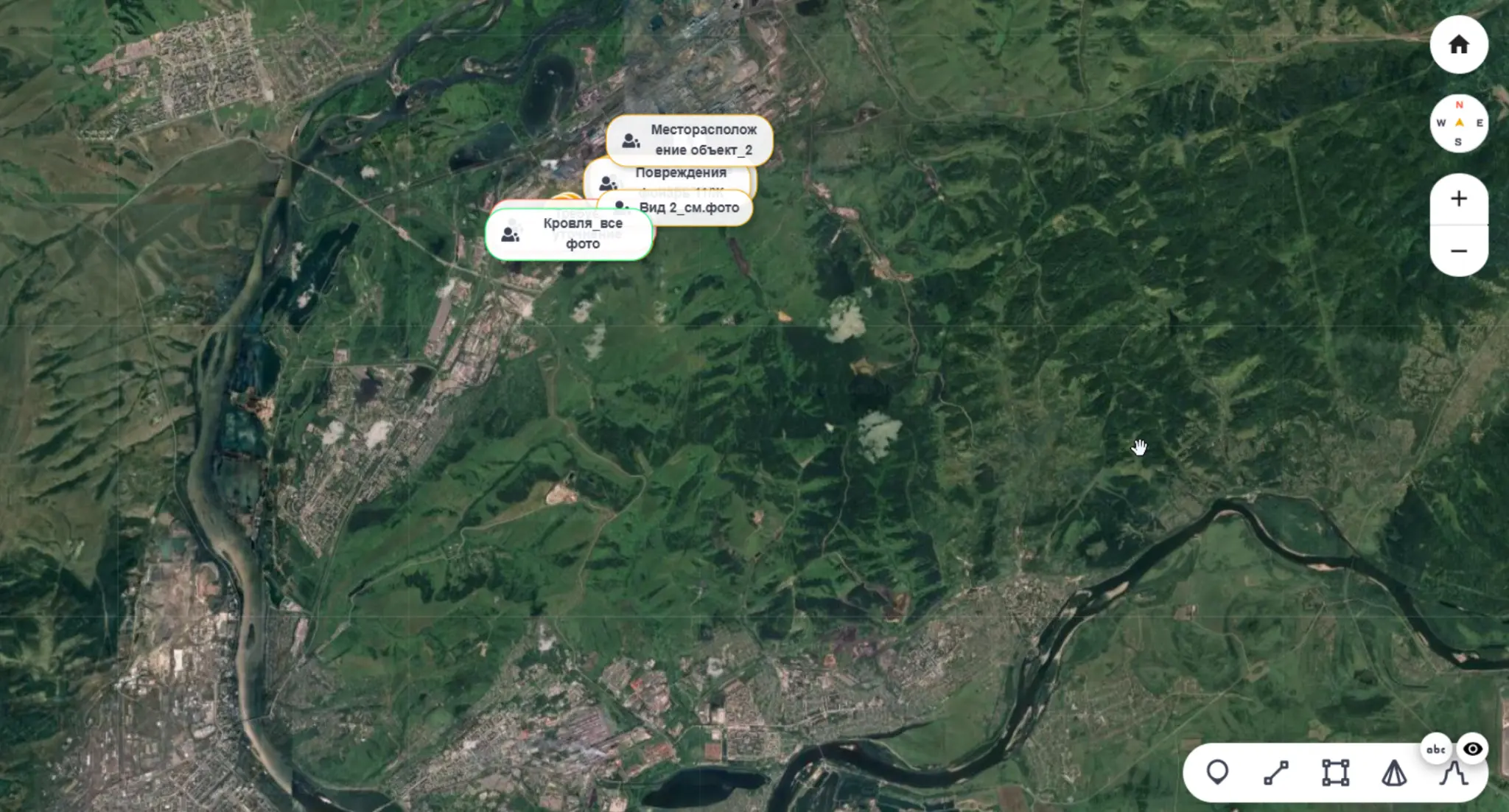

Общий вид спутниковой карты на платформе Sarex с разметкой интересующих участков

Отметка такого участка подразумевает выполненное измерение, к которому можно прикреплять описание, документы и фото. Это позволяет исследовать территорию вокруг рассматриваемого объекта без выполнения аэрофотосъемки. В рамках такого исследования фиксируются зоны, которые могут влиять на развитие суффозии, например водоемы, находящиеся вблизи объекта, различные карьеры. Также можно отслеживать изменения этих зон в частном порядке, предупреждая возможное влияние на рассматриваемый объект.

Пример условного применения мониторинга

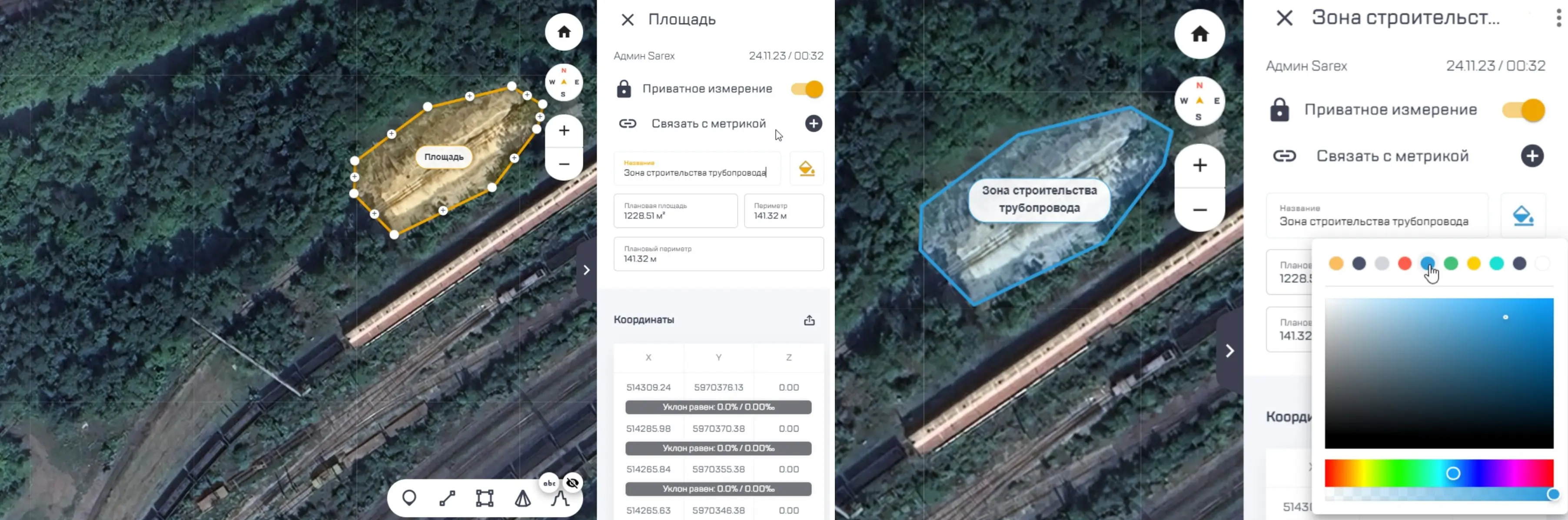

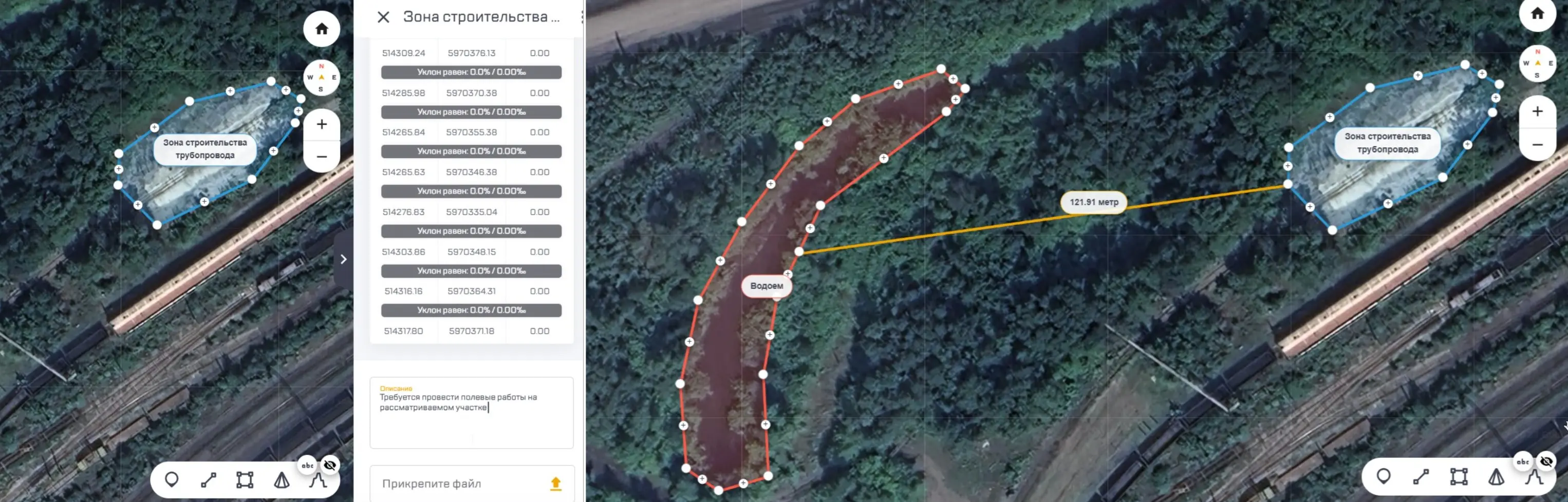

1. Отмечаем зону через измерение «Площадь», где располагается наш объект исследования. Здесь мы самостоятельно задаем название, понятное нам и коллегам. Обратите внимание, что для рассматриваемого измерения можно выбрать свой цвет.

2. Добавляем описание для себя и/или для коллег, платформа Sarex – это многопользовательский инструмент.

3. Загружаем через панель «Прикрепите файл» медиафайлы, соответствующие рассматриваемому объекту. Для загрузки доступны текстовые файлы в формате doc, pdf, txt и т.д., рабочая документация, отчеты и прочие важные для данные (фото и видео).

При необходимости инструмент может служить файлообменником для загрузки, хранения и скачивания данных по выбранному участку, где вместо папок с названиями проиллюстрирована целая область на спутниковой карте, благодаря чему больше не придется вчитываться в название папок, которые создавали не вы.

4. Отмечаем опасную для нашего объекта зону (на примере заболоченная область «водоем»), и выполняем измерение расстояния от водоема до участка строительства. В данном случае название в измерении соответствует фактической длине.

Таким образом создается целая карта опасных участков, указываются фактические значения расстояний до объекта строительства, а также значения площади таких зон.

В зависимости от целей и задач исследования и мониторинга, особенно если в ходе их выполнения меняются входные данные или желаемый итог, важно выбирать максимально универсальный вариант, который можно подстроить под каждого пользователя. Пользователей и идей много, а платформа для их работы и реализации одна – и Sarex тому отличный пример.
